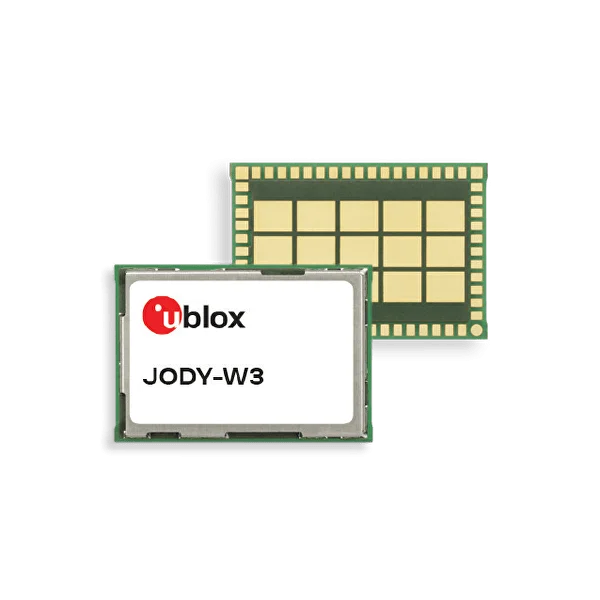

Jody-W377

Радиомодуль u-blox JODY-W377 — это высокопроизводительное комбинированное решение автомобильного и профессионального класса, обеспечивающее одновременную работу Wi-Fi 6 (802.11ax) и Bluetooth 5.3. Модуль построен на базе современного чипсета NXP 88Q9098 / 88W9098 и оптимизирован для использования в автомобильных информационно-развлекательных системах (IVI), телематике и промышленных шлюзах.

Общее описание

JODY-W377 является флагманским представителем серии JODY-W3. Его ключевая особенность заключается в поддержке трех независимых антенных выводов, что позволяет максимально эффективно разделить потоки данных Wi-Fi и Bluetooth. Модуль поддерживает работу в двух диапазонах (2.4 и 5 ГГц) одновременно (Concurrent Dual Band) и использует архитектуру Dual MAC, что критично для создания стабильных автомобильных точек доступа и одновременного подключения к внешним сетям.

Основные характеристики

• Стандарты Wi-Fi: IEEE 802.11a/b/g/n/ac/ax (Wi-Fi 6).
• Конфигурация антенн: 2x2 MIMO для диапазона 5 ГГц и возможность работы 1x1 или 2x2 для 2.4 ГГц.
• Пропускная способность: Максимальная скорость передачи данных на физическом уровне (PHY) достигает 1.2 Гбит/с в режиме Wi-Fi 6.
• Bluetooth: Версия 5.3 (BR/EDR и Low Energy). Поддерживаются функции Long Range (увеличенная дальность), 2 Мбит/с PHY и расширенное рекламирование (advertising).
• Интерфейсы подключения:

• Wi-Fi: Высокоскоростные шины PCIe или SDIO 3.0.
• Bluetooth: Четырехпроводной UART.
• Аудио: PCM или I2S для передачи голоса и музыки через Bluetooth.

• Питание: Основное напряжение питания 3.3 В с поддержкой ввода-вывода 1.8 В.

Особенности и преимущества

• Три антенных порта: В отличие от младших моделей серии (W354/W374), вариант JODY-W377 имеет выделенный третий пин для антенны Bluetooth. Это минимизирует взаимные помехи и позволяет Wi-Fi работать на полную мощность в режиме 2x2 MIMO без прерываний на нужды Bluetooth.
• Параллельная работа (Concurrent Dual Band): Модуль может одновременно работать в качестве точки доступа (AP) на одной частоте и клиента (STA) на другой, либо поддерживать работу Wi-Fi Direct.
• Автомобильный класс (Automotive Grade): Устройство соответствует стандартам AEC-Q104 и производится на линиях, сертифицированных по ISO/TS 16949. Оно способно стабильно работать в диапазоне температур от -40 °C до +85 °C (существуют версии до +105 °C).
• Сосуществование с LTE: Встроенные фильтры и аппаратные механизмы обеспечивают бесконфликтную работу модуля в непосредственной близости от сотовых модемов 4G/5G, что крайне важно для систем телематики.
• Безопасность: Аппаратная поддержка шифрования AES, а также современных протоколов безопасности WPA3.
• Форм-фактор: Выпускается в виде компактного модуля для поверхностного монтажа (LGA, 13.8 x 19.8 мм) или в виде карт расширения M.2 Key E для быстрой интеграции и отладки.

Благодаря поддержке Wi-Fi 6 и Bluetooth 5.3, JODY-W377 является идеальным выбором для реализации таких функций, как беспроводной Apple CarPlay/Android Auto, обновление ПО автомобиля "по воздуху" (OTA) и потоковая передача видео высокого разрешения для пассажиров.
