Analog Devices ADE7752A

Микросхема ADE7752A от Analog Devices представляет собой специализированный высокоточный измеритель активной энергии, предназначенный для использования в трехфазных системах электроснабжения. Это улучшенная версия популярного контроллера ADE7752, обладающая повышенной стабильностью и точностью в широком динамическом диапазоне.

Общее описание

ADE7752A — это специализированная интегральная схема (ASIC) для счетчиков электроэнергии. Она выполняет функции аналого-цифрового преобразования и цифровой обработки сигналов для расчета суммарной активной мощности по трем фазам. Устройство преобразует мгновенные значения тока и напряжения в импульсный сигнал, частота которого пропорциональна потребляемой активной энергии. Это позволяет использовать её в простых электромеханических или цифровых счетчиках без необходимости применения сложных микроконтроллеров для первичных расчетов.

Основные характеристики

• Тип измерений: Трехфазная активная энергия (поддержка 3-проводных и 4-проводных конфигураций, таких как «звезда» и «треугольник»).
• Точность: Высокая метрологическая точность — погрешность составляет менее 0.1% в динамическом диапазоне 500:1, что соответствует стандартам IEC 62053-21 (класс 1) и ANSI C12.16.
• Каналы ввода:

• Шесть дифференциальных входов для тока (три фазы).
• Три входа для напряжения.

• Выходные сигналы:

• CF (Calibration Frequency): Высокочастотный импульсный выход для быстрой калибровки и проверки точности.
• F1, F2: Низкочастотные импульсные выходы с возможностью непосредственного управления шаговым двигателем электромеханического счетного механизма.

• Питание: Работает от однополярного источника напряжения 5 В (±5%) с низким током потребления (типично около 5 мА).

Особенности и функционал

• Цифровая обработка (DSP): Все вычисления мощности производятся в цифровом виде, что исключает дрейф параметров, характерный для аналоговых решений при изменении температуры или со временем.
• Устойчивость к помехам: Встроенная схема мониторинга питания (PSM) обеспечивает корректную работу при просадках напряжения, удерживая чип в состоянии сброса до стабилизации питания.
• Индикация состояния:

• Наличие вывода REVP (Reverse Polarity), который сигнализирует об отрицательной мощности (неправильное подключение фаз или попытка хищения электроэнергии).
• Вывод PHASEERR указывает на отсутствие или критическое падение напряжения на одной из фаз.

• Интерфейс с датчиками: Микросхема оптимизирована для работы с низковольтными датчиками, такими как шунты или трансформаторы тока, благодаря встроенным программируемым усилителям (PGA) на токовых входах.
• Стабильность опорного напряжения: Содержит встроенный источник опорного напряжения 2.4 В с низким температурным коэффициентом (типично 30 ppm/°C), что минимизирует влияние внешней среды на точность показаний.

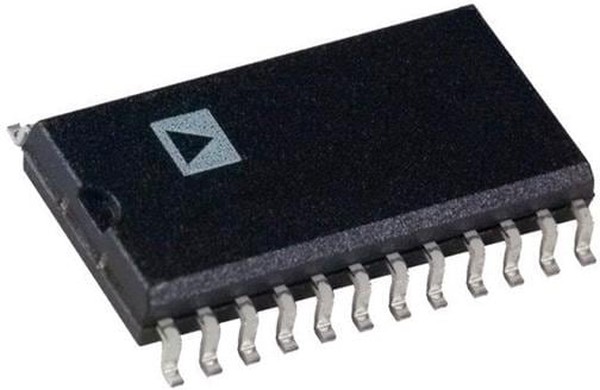

• Корпус: Поставляется в 24-выводном корпусе SOIC_W (широкий корпус), пригодном для автоматизированного монтажа и работы в промышленном температурном диапазоне от -40°C до +85°C.

ADE7752A является надежным «фундаментом» для промышленных и бытовых трехфазных счетчиков, где требуется высокая точность измерения при минимальном количестве внешних компонентов.
