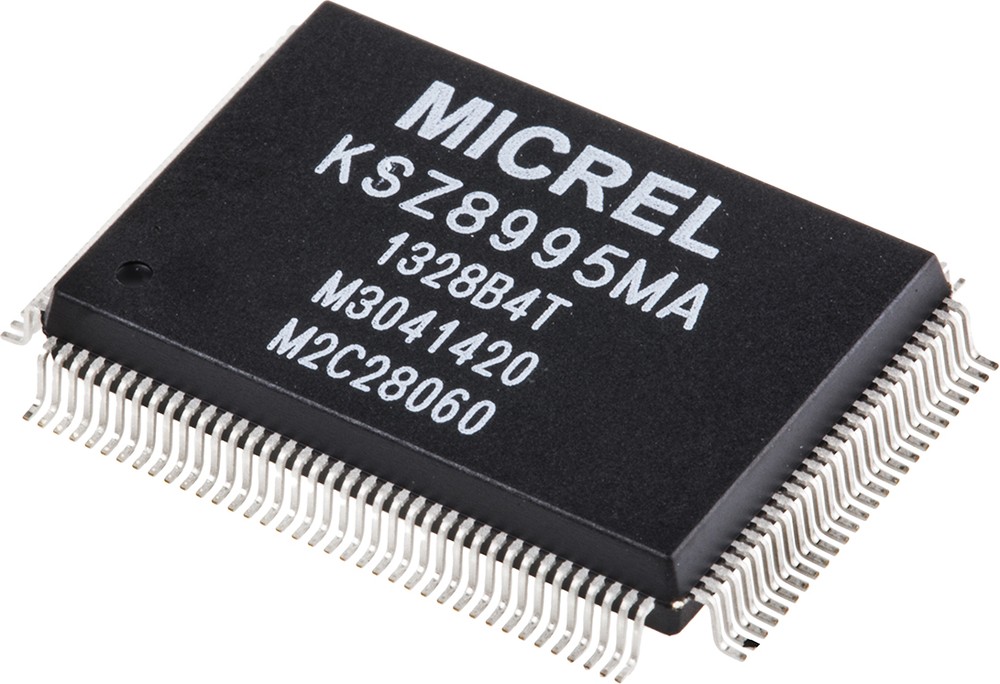

Micrel KSZ8995MA

Micrel KSZ8995MA

• Код завода KSZ8995MA
• Корпус PQFN128
• Протокол коммуникации IEEE 802.1q, IEEE 802.3u, IEEE 802.3x
• Рабочее напряжение 1.7..1.9/2.4..2.6/3..3.6В
• Тип микросхемы ethernet switch
• Рабочая температура 0...70°C

Микросхема Micrel (ныне Microchip) KSZ8995MA — это высокоинтегрированный управляемый коммутатор 2-го уровня (Layer 2) на 5 портов, предназначенный для создания экономичных и компактных сетевых решений 10/100 Мбит/с. Она объединяет в себе контроллеры доступа (MAC), трансиверы физического уровня (PHY) и коммутационную матрицу.

Общее описание

KSZ8995MA разработана для систем, где критичны низкое энергопотребление и малая площадь печатной платы. Устройство поддерживает работу с медными линиями связи, а два порта (4 и 5) могут быть настроены для работы с оптоволоконными интерфейсами (100BASE-FX). Архитектура устройства базируется на неблокирующей коммутационной матрице с разделяемой памятью, что гарантирует стабильную передачу данных на полной скорости канала (wire-speed).

Основные характеристики

• Конфигурация портов: 5 портов 10/100 Ethernet. Каждый порт оснащен собственным трансивером (PHY) и контроллером (MAC).
• Коммутационные ресурсы:

• Таблица MAC-адресов на 1000 записей с автоматическим обучением.
• Встроенный буфер кадров объемом 64 КБ.
• Пропускная способность памяти составляет 1.4 Гбит/с.

• Поддержка стандартов: Полное соответствие IEEE 802.3u. Поддержка автосогласования скорости и дуплекса, а также функции Auto MDI/MDI-X (автоматическое определение типа кабеля).
• Управление и интерфейсы:

• Поддержка управления через интерфейсы SPI или SMI (MDC/MDIO).
• Возможность работы в неуправляемом режиме с конфигурацией через EEPROM или внешние выводы (strapping pins).
• Наличие двух интерфейсов MII (Media Independent Interface) для подключения к внешнему процессору или дополнительному PHY.

• Питание: Низкое напряжение питания ядра (1.8 В) и поддержка ввода-вывода 2.5 В или 3.3 В.

Особенности и функционал

• VLAN и приоритезация: Поддержка тегированных VLAN на базе IEEE 802.1Q (до 16 групп) и приоритезации трафика (QoS) по портам или тегам 802.1p/DiffServ. Это позволяет разделять потоки данных (например, голос и данные) и гарантировать качество обслуживания.
• Управление полосой пропускания: Программируемое ограничение скорости (Rate Limiting) на вход и выход для каждого порта с шагом 32 Кбит/с.
• Диагностика и мониторинг: Встроены 34 счетчика MIB на каждый порт для сбора статистики и мониторинга состояния сети. Поддерживается функция зеркалирования портов (Port Mirroring) для анализа трафика.
• Энергосбережение: Использование запатентованной смешанной технологии позволяет минимизировать потребление энергии. Доступны программные режимы снижения мощности для каждого отдельного порта.
• Безопасность: Опция блокировки портов по MAC-адресам для предотвращения несанкционированного доступа.
• Корпус: 128-выводный пластиковый плоский корпус (PQFP), который обеспечивает удобство монтажа в промышленных и коммерческих приложениях.

Микросхема часто применяется в промышленных Ethernet-контроллерах, защищенных шлюзах, системах видеонаблюдения и офисных коммутаторах малого размера, где требуется надежное управление трафиком при ограниченном бюджете и пространстве.
