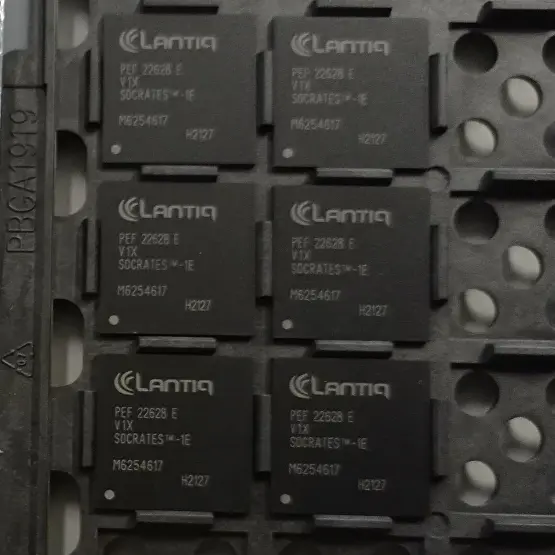

Intel PEF22628EV1X S LL79

Микросхема Intel (Lantiq) PEF22628EV1X S LL79, также известная под торговым названием SOCRATES-2e, представляет собой специализированный высокоинтегрированный трансивер для симметричных DSL-линий (SHDSL). Она была разработана компанией Lantiq (позже приобретенной Intel, а затем MaxLinear) для реализации технологии «Ethernet на первой миле» (EFM) и передачи трафика ATM/TDM по медным парам.

Общее описание

PEF22628EV1X — это двухканальное решение (2-port SHDSL), которое позволяет объединять медные пары для достижения высоких скоростей передачи данных на значительных расстояниях. Устройство поддерживает современные стандарты модуляции и инкапсуляции, что делает его востребованным в промышленном сетевом оборудовании, базовых станциях сотовой связи и корпоративных модемах, работающих там, где прокладка оптоволокна нецелесообразна.

Основные характеристики

• Количество каналов: 2 независимых порта SHDSL, которые могут работать как раздельно, так и в режиме связки (bonding).
• Скорость передачи: До 15.3 Мбит/с на одну пару. При объединении двух пар суммарная пропускная способность достигает 30.6 Мбит/с.
• Методы модуляции: Поддержка широкого спектра TC-PAM (от 4 до 128), что позволяет оптимизировать дальность и скорость в зависимости от качества линии.
• Интерфейсы системы:

• Порт 1: Поддержка UTOPIA, MII, RMII, SMII, SS-SMII для гибкого подключения к сетевым процессорам.
• Порт 2: Поддержка TDM (битовые последовательности) для традиционной телефонии и передачи голоса.

• Энергопотребление: Низкое потребление — менее 450 мВт на канал в режиме TDM и около 600 мВт при полной загрузке (AAL5/PAF).
• Память: Полностью интегрированная оперативная память (RAM) для хранения прошивки и компенсации задержек при объединении каналов.

Особенности и технологии

• Технология Bonding (Агрегация): Встроенный контроллер поддерживает функции PAF (PHY Aggregation Function) согласно стандартам IEEE EFM и M-Pair (ITU-T/ETSI), что позволяет прозрачно объединять каналы для увеличения полосы пропускания.
• Адаптивные функции: Интегрированная система адаптивного эхоподавления, эквалайзер и компенсация перекрестных помех (Cross-talk cancellation) обеспечивают стабильную связь на линиях протяженностью до 20 км.
• Универсальность протоколов: Поддержка различных типов инкапсуляции, включая ATM (AAL5), 64/65-битное кодирование, HDLC и "чистый" последовательный поток.
• Промышленное исполнение: Широкий температурный диапазон работы (от -40°C до +85°C) позволяет использовать чип в наружных шкафах и неотапливаемых помещениях.
• Корпус: Поставляется в компактном 324-выводном корпусе типа LBGA (Low-profile Ball Grid Array) размером 19x19 мм.
• Совместимость: Чип полностью программно и по выводам совместим с одноканальной (1e) и четырехканальной (4e) версиями семейства SOCRATES, что упрощает проектирование линейки устройств на одной плате.

Этот трансивер является профессиональным инструментом для операторов связи и системных интеграторов, которым требуется надежная передача Ethernet-трафика по существующей медной инфраструктуре.
