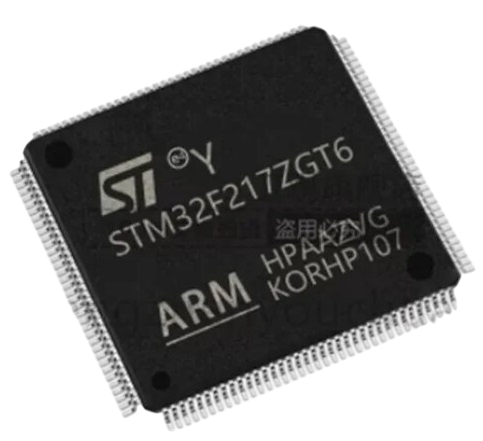

STMicroelectronics STM32F217ZGT6

Микроконтроллер ARM

• Объем Flash-памяти 1МБ
• Тактовая частота 120Гц
• SMD монтаж
• 114 входов/выходов
• Объем памяти SRAM 132kБ
• Корпус LQFP144
• Архитектура Cortex M3
• 24 преобразователя A/D 12бит
• Рабочая температура -40...85°C
• Напряжение питания 1,8...3,6В DC

Интерфейсы

• CAN
• Ethernet
• I2C
• IrDA
• LIN
• MMC
• SPI
• USART
• USB OTG

Характеристики интегральных схем

• Brown Out Reset (BOR)
• DMA
• LCD controller
• PoR
• PWM

Микроконтроллер STM32F217ZGT6 производства STMicroelectronics — это высокопроизводительное решение на базе ядра ARM Cortex-M3. Он относится к линейке STM32F2, которая была разработана для обеспечения баланса между вычислительной мощностью, богатым набором периферийных интерфейсов и энергоэффективностью.

Общее описание

Этот чип представляет собой 32-битный RISC-микроконтроллер, работающий на частоте до 120 МГц. Одной из ключевых особенностей является использование фирменной технологии ART Accelerator (Adaptive Real-Time memory accelerator), которая позволяет выполнять программы из Flash-памяти без состояний ожидания, достигая производительности до 150 DMIPS. Это делает его отличным выбором для систем управления в реальном времени.

Основные характеристики

• Вычислительное ядро: ARM Cortex-M3 с блоком защиты памяти (MPU).
• Память:

• 1 МБ встроенной Flash-памяти для программ.
• Общий объем SRAM составляет 132 КБ (128 КБ основной памяти и 4 КБ резервной backup SRAM).

• Производительность: Частота 120 МГц обеспечивает быструю обработку данных и поддержку сложных алгоритмов управления.
• Аналоговые модули:

• Три 12-битных АЦП (до 24 каналов) с высокой скоростью дискретизации.
• Два 12-битных ЦАП.

• Таймеры: До 17 таймеров различного назначения, включая 16-битные и 32-битные, с поддержкой ШИМ (PWM) для управления двигателями и обработки сигналов энкодеров.
• Питание: Работает в диапазоне от 1.8 В до 3.6 В, что позволяет использовать его в устройствах с батарейным питанием.

Особенности и интерфейсы связи

Модель STM32F217ZGT6 выделяется расширенными возможностями подключения, что делает её подходящей для сетевых и промышленных приложений:

• Ethernet: Встроенный контроллер 10/100 Ethernet MAC с поддержкой аппаратного протокола IEEE 1588v2 для точной синхронизации времени.
• USB: Поддержка USB 2.0 OTG (On-The-Go) Full-Speed и High-Speed, что позволяет устройству работать и как хост, и как периферийное устройство.
• Криптография: В отличие от базовых моделей серии F2, данный чип оснащен аппаратным ускорителем криптографии (AES 128/192/256, Triple DES, HASH, HMAC) и генератором истинно случайных чисел (RNG).
• Интерфейс камеры: Наличие 8-14 битного параллельного интерфейса (DCMI) для подключения КМОП-сенсоров.
• Параллельный интерфейс памяти (FSMC): Поддерживает подключение внешней памяти Compact Flash, SRAM, PSRAM, NOR и NAND, а также ЖК-дисплеев.
• Корпус: Выполнен в 144-выводном корпусе LQFP (20x20 мм), что обеспечивает большое количество доступных портов ввода-вывода (до 114 I/O).

Благодаря сочетанию аппаратного шифрования, Ethernet-интерфейса и высокой производительности, этот микроконтроллер часто применяется в защищенных шлюзах передачи данных, системах «умного дома», медицинском оборудовании и сложных промышленных контроллерах.
