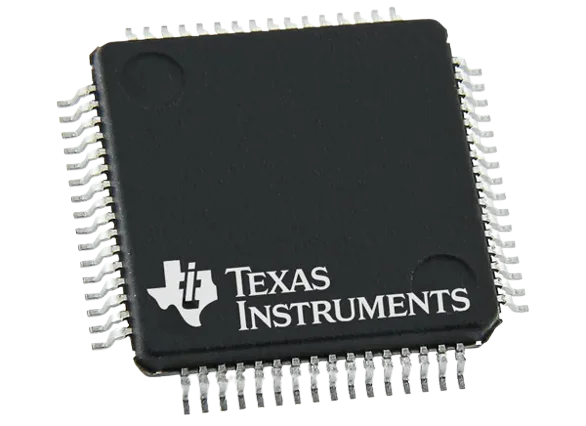

Texas Instruments MSP430F6779AIPEU

Микросхема MSP430F6779AIPEU от Texas Instruments — это высокоинтегрированная система на кристалле (SoC), принадлежащая к семейству сверхмалопотребляющих 16-битных микроконтроллеров MSP430. Эта конкретная модель специально разработана для задач точного измерения электроэнергии (электронные счетчики) и мониторинга электросетей.

Общее описание

Устройство сочетает в себе мощное аналоговое ядро и гибкую цифровую периферию. Основной упор сделан на возможность одновременного и высокоточного измерения тока и напряжения в многофазных системах (до трех фаз плюс нейтраль). Благодаря архитектуре MSP430, чип способен выполнять сложные вычисления при минимальных затратах энергии, что критично для устройств с батарейным питанием или жесткими требованиями к энергоэффективности.

Основные характеристики

• Вычислительное ядро: 16-битный RISC-процессор с тактовой частотой до 25 МГц. Включает аппаратный 32-битный множитель для ускорения математических операций (например, расчет среднеквадратичных значений мощности).
• Память: Внушительный объем Flash-памяти 512 КБ для хранения кода и 32 КБ оперативной памяти (SRAM) для обработки данных.
• Аналого-цифровое преобразование: * Семь независимых 24-битных сигма-дельта АЦП с дифференциальными входами, обеспечивающих точность измерения выше 0.1%.

• Вспомогательный 10-битный АЦП (200 ksps) для системных нужд, таких как мониторинг температуры или напряжения питания.

• Управление дисплеем: Встроенный драйвер ЖК-индикатора (LCD), поддерживающий до 320 сегментов с управлением контрастностью.
• Питание: Работает в широком диапазоне напряжений от 1.8 В до 3.6 В.

Особенности и преимущества

• Метрологические функции: Чип поддерживает работу с различными датчиками тока: трансформаторами тока, катушками Роговского или шунтами. Имеется цифровая коррекция фазы и температурная компенсация измерений.
• Сверхнизкое энергопотребление: В режиме ожидания с работающими часами реального времени (RTC) потребление составляет около 2.1 мкА. При полном отключении (LPM4.5) — всего 0.18 мкА.
• Безопасность и защита: На борту присутствует аппаратный модуль шифрования AES-128 и механизмы защиты от несанкционированного доступа (anti-tamper), что жизненно важно для приборов коммерческого учета.
• Коммуникации: Шесть универсальных последовательных интерфейсов (eUSCI), которые могут быть сконфигурированы как UART, SPI или I2C. Это позволяет легко интегрировать модули связи (Zigbee, Wi-Fi, PLC).
• Корпус (PEU): Поставляется в 128-выводном низкопрофильном квадратном корпусе (LQFP). Большое количество выводов (90 портов ввода-вывода) обеспечивает гибкость при подключении внешней периферии.

Этот микроконтроллер является «золотым стандартом» для создания интеллектуальных трехфазных счетчиков электроэнергии, сочетая в себе метрологическую точность и легендарную экономичность серии MSP430.
