ВМГ T-Motor U15XXL Combo Pack Manned Aircraft Type UAV Motor 29KV Thunder 300A 24S

ВМГ T-Motor U15XXL Combo Pack Manned Aircraft Type UAV Motor 29KV Thunder 300A 24S

Система ВМГ (винтомоторная группа) T-Motor U15XXL Combo Pack — это силовая установка сверхтяжелого класса, специально разработанная для пилотируемых мультироторных летательных аппаратов (eVTOL) и тяжелых промышленных БПЛА. Этот комплект обеспечивает одну из самых высоких показателей тяги на один узел в индустрии — до 100 кг.

Общее описание

Комплект представляет собой полностью согласованную систему, включающую бесколлекторный электродвигатель U15XXL, интеллектуальный регулятор скорости (ESC) Thunder 300A и специализированные углепластиковые пропеллеры (серии NS). Основная задача данной ВМГ — обеспечение бескомпромиссной надежности и безопасности, необходимых для перевозки людей или сверхтяжелых грузов.

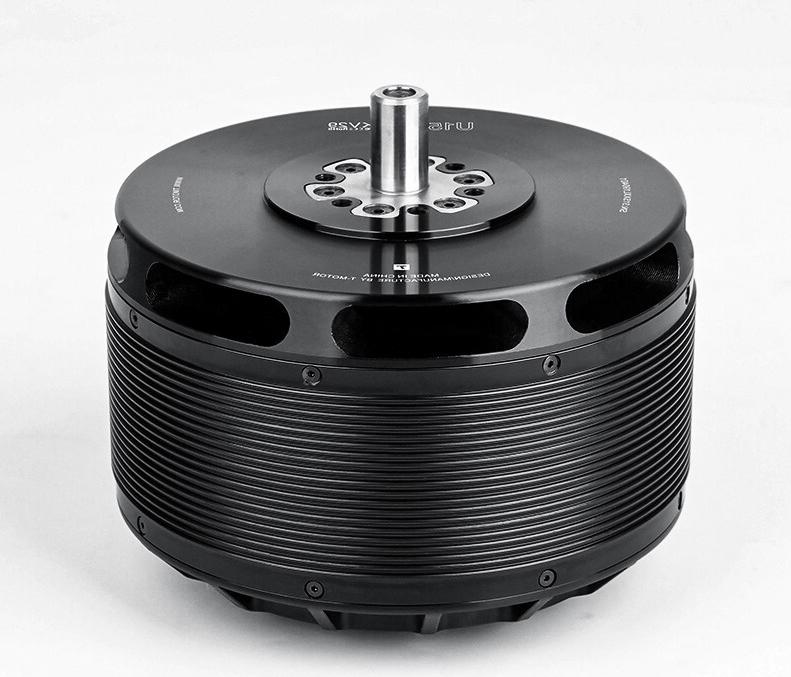

Основные характеристики двигателя U15XXL (29KV)

• Тип и конструкция: Мотор имеет конфигурацию 36N42P (36 полюсов статора и 42 магнита ротора), что обеспечивает плавность хода и высокий крутящий момент.
• Напряжение питания: Оптимизирован для работы с высоковольтными системами до 24S LiPo (около 100 В), что позволяет снизить рабочие токи и повысить эффективность.
• Мощность и тяга: Номинальная мощность составляет 3300 Вт, а пиковая мощность может достигать 28 000 Вт. Максимальная тяга одного мотора составляет внушительные 98–100 кг.
• Габариты и вес: Внешний диаметр мотора — 151.5 мм, длина — 106 мм. Вес одного двигателя с кабелями составляет 5130 г.
• Охлаждение: Открытая архитектура корпуса способствует эффективному обдуву обмоток во время полета.

Характеристики регулятора Thunder 300A 24S

• Силовые параметры: Поддерживает продолжительный ток до 240 А и пиковый (до 10 секунд) до 300 А.
• Интеллектуальные функции: Регулятор оснащен системой обратной связи (Data Postback) через UART. Он передает в реальном времени данные о напряжении, токе, оборотах (RPM) и температуре самого ESC.
• Защита: Встроены многоуровневые системы безопасности: защита от перегрева (порог 110°C), перегрузки по току, низкого/высокого напряжения и потери сигнала.
• Изоляция: Используется фотоэлектрическая изоляция интерфейса управления PWM для предотвращения помех в бортовой электронике.

Особенности и преимущества комплекта

• Сертификация для пилотируемых полетов: Компоненты проходят строгий контроль качества и предназначены для аппаратов, где отказ системы недопустим.
• Согласованность (Matched Solution): Все элементы комплекта (мотор, регулятор, пропеллер) подобраны производителем для достижения максимального КПД. Это исключает проблемы несовместимости таймингов или перегрева под нагрузкой.
• Высокоэффективные пропеллеры: В паре с этим мотором обычно используются гигантские карбоновые винты серии NS57*22 или NS62*24 (диаметром более 1.5 метров), обладающие высокой жесткостью и малым весом.
• Надежность соединений: Используются усиленные эмалированные провода и высококачественные подшипники, рассчитанные на длительную эксплуатацию под экстремальным давлением.

Данная ВМГ является ключевым компонентом для разработчиков пассажирских дронов и логистических платформ, которым требуется гарантированная подъемная сила и цифровая диагностика состояния силовой установки.
