ВМГ MAD AeroMax AM160 4.5KV Heavy-Lift Power System Kit 78×30 KitB

ВМГ MAD AeroMax AM160 4.5KV Heavy-Lift Power System Kit 78×30 KitB

Винтомоторная группа (ВМГ) MAD AeroMax AM160 (4.5KV) — это силовая установка сверхтяжелого класса, представляющая собой вершину инженерных решений компании MAD Components. Данный комплект (KitB) специально разработан для мега-дронов, грузовых авиационных платформ и пилотируемых аппаратов (eVTOL), где требуется беспрецедентная подъемная сила и надежность промышленного уровня.

Общее описание

AeroMax AM160 — это не просто мотор, а сложная высокоэффективная система, оптимизированная для работы с огромными пропеллерами (размером до 78x30 дюймов, что отражено в названии комплекта). Индекс «4.5KV» указывает на крайне низкое число оборотов на вольт, что характерно для гигантских двигателей, работающих на очень высоких напряжениях. Система спроектирована по принципу «избыточной надежности», чтобы гарантировать стабильный полет при экстремальных нагрузках.

Основные характеристики

• Тип двигателя: Огромный бесколлекторный аутраннер (внешний ротор) с оптимизированной магнитной схемой для достижения максимального крутящего момента.
• Максимальная тяга: Один такой узел в паре с рекомендованным пропеллером 78x30 способен генерировать тягу свыше 100–120 кг, что позволяет создавать мультироторы взлетной массой в несколько сотен килограммов.
• Рабочее напряжение: Система рассчитана на работу с высоковольтными сборками (до 24S LiPo и выше), что позволяет передавать колоссальную мощность при сохранении разумных значений силы тока.
• Конфигурация пропеллера: Комплект KitB включает в себя складные или цельные углепластиковые винты сверхбольшого шага (78x30 дюймов), которые обеспечивают высокую эффективность на крейсерских скоростях.
• Охлаждение: Реализована продвинутая система центробежной вентиляции, которая принудительно прокачивает воздух через внутренние полости мотора, предотвращая деградацию магнитов от перегрева.

Особенности и технологии

• Защита промышленного класса: Мотор и сопутствующая электроника имеют усиленную изоляцию и защиту от агрессивных сред, что позволяет использовать их в морских условиях или при высокой влажности.
• Интеллектуальный контроллер (ESC): Входящий в комплект регулятор скорости обладает функцией активного торможения и быстрой рекуперации энергии. Он также поддерживает передачу телеметрии в реальном времени (ток, температура, обороты, ошибки) на полетный контроллер.
• Сверхпрочные подшипники: Используются кастомные подшипники увеличенного диаметра, рассчитанные на огромные осевые и радиальные нагрузки, возникающие при вращении двухметровых пропеллеров.
• Минимизация вибраций: Каждый мотор и пропеллер проходят многоступенчатую динамическую балансировку на заводе, что критично для долговечности конструкции рамы БПЛА и стабильности работы датчиков.
• Адаптивность: Крепление мотора и ступица пропеллера спроектированы таким образом, чтобы обеспечить максимально жесткую фиксацию, исключая люфты даже при резких изменениях вектора тяги.

Этот комплект является одним из самых мощных серийных решений в мире для тяжелой беспилотной авиации, позволяя реализовывать проекты по транспортировке тяжелых грузов на дальние расстояния или созданию персонального воздушного транспорта.

Состав комплекта

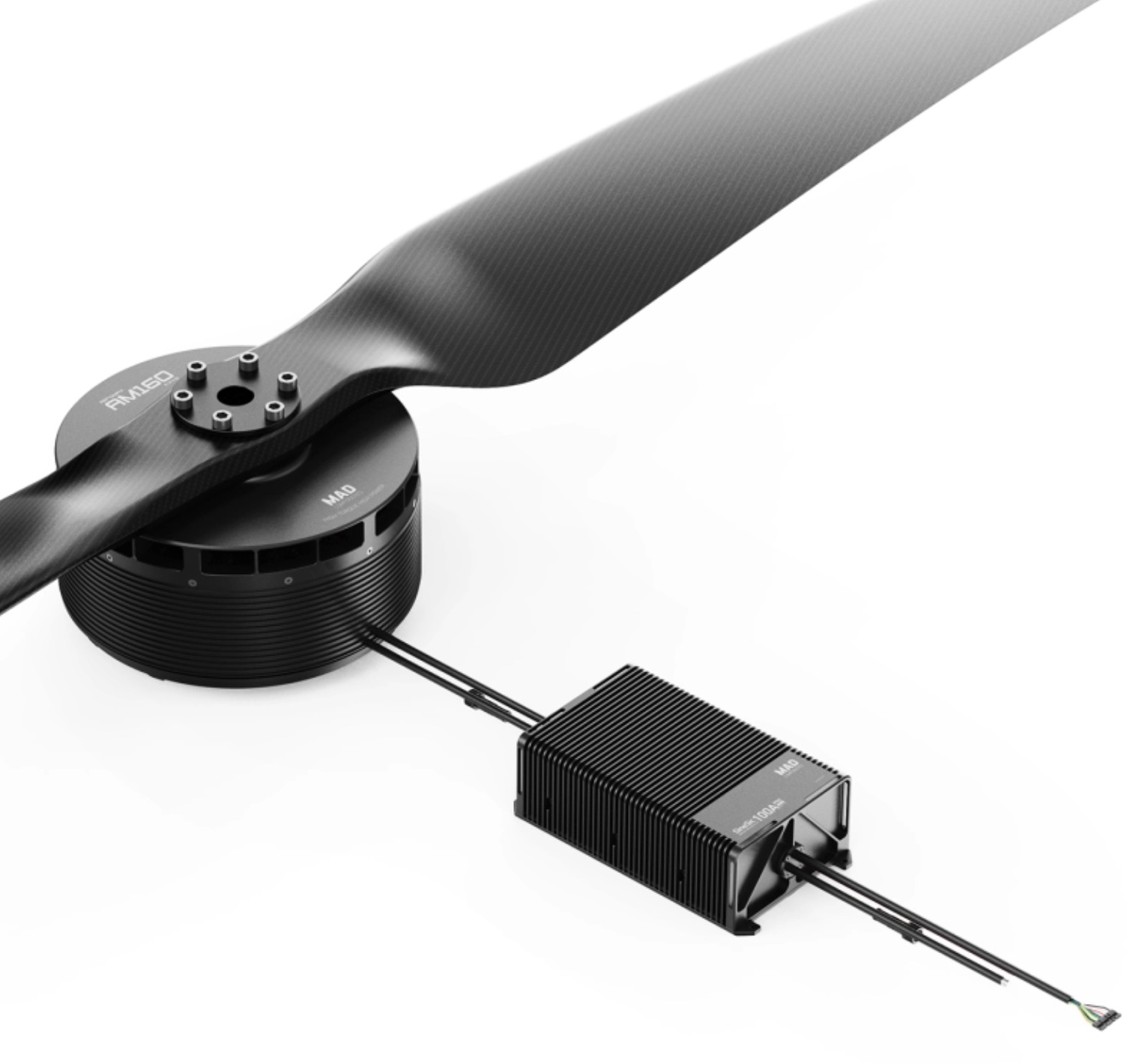

В комплект KitB входят:

• Мотор MAD AeroMax AM160 V1.0. Бесщёточный двигатель с KV 4.5 KV, обеспечивающий высокий крутящий момент и энергоэффективность при сверхвысоком напряжении.

• Регулятор оборотов (ESC) SineSic 100A Pro (450V~850V). Модифицированная прошивка, совместимая с энкодером.

• Пропеллер Fluxer Pro 78x30 PROP. Модель размером 78×30 дюймов (CW или CCW).

Основные характеристики:

Мотор AM160 KV 4.5KV

Номинальная тяга: 120–160 кгс

Пиковая тяга: 258 кгс

Масса двигателя: 16,4 кг

Номинальное напряжение: 190S (750–800 В)

Обороты на вольт (KV): 4,5 KV

Максимальный ток: 82 А

Максимальная мощность: 65,6 кВт

Максимальный крутящий момент: 232 Н·м

Степень защиты: IP45

Рабочая температура: −20 °C … +60 °C

Система охлаждения: центробежная, встроенная

Размеры: Ø256 × 139 мм

Диаметр вала: 35 мм

Отверстия под крепление пропеллера: D75 (M8×6)

Крепёжные отверстия мотора: D100 (M8×6) и D140 (M8×6)

Проводка: эмалированные провода — 250 мм

Подшипники: SKF 6007 ZZ × 4 (Швеция)

Покрытие статора: антикоррозионное, класс 220 °C

Температура магнитов: до 180 °C

Балансировка ротора: ≤ 20 мг

Балансировка мотора: ≤ 30 мг

Испытание на пробой: 1500 В

ESC SineSic 100A Pro (450V~850V)

Вес (с проводами): 2293 г

Размеры: 212,5 × 120 × 68 мм

Непрерывный ток: 100 А

Пиковый ток (10 с): 200 А

Пропеллер Fluxer Pro 78x30 PROP

Размер: 78×30 дюймов

Вес: 1750±50гр

• Высокое соотношение тяги к весу (более 15:1).

• Стабильная работа при сверхвысоких напряжениях (до 800 В).

• Прецизионные подшипники SKF для увеличения срока службы.

• Центробежное охлаждение без внешних вентиляторов.

• Термоконтроль через датчик PT1000.

• Поддержка энкодера для позиционирования пропеллера. В комплекте KitB мотор оснащён магнитным энкодером, который позволяет фиксировать пропеллер в заданной позиции. Для работы требуется совместимая прошивка ESC.

• Повышенная виброустойчивость и антикоррозионная защита.

• Оптимизация для высоковольтных платформ и eVTOL.
